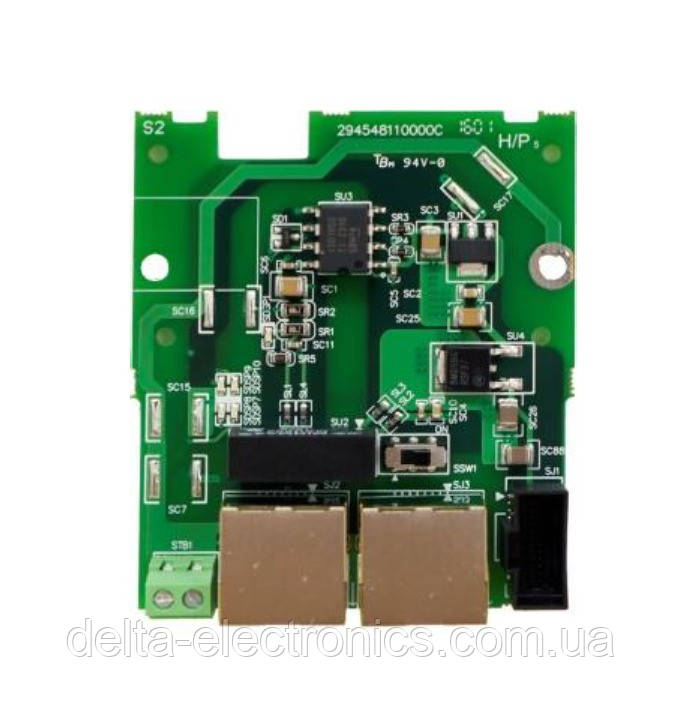

Опціональна плата зв'язку CMM-COP01 CANopen для перетворювачів частоти серії MS300
4 729,40 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: CMM-COP01
- +380 (56) 239-22-23АТС, Склад, Бухгалтерия
- +380 (97) 848-36-02Киев - продажи
- +380 (67) 637-15-26Запорожье-продажи
- +380 (96) 331-31-30Харьков - продажи
Керівництво користувача плати CMM-COP01 на сторінці 8-18 загального керівництва за перетворювачі частоти серії MS300.
Основні характеристики:
|
Інтерфейс |
RJ-45 |
|
Кількість портів |
1 |
|
Стандарт обміну |
CAN |
|
Кабель |
Стандартний кабель CAN |
|
Швидкість передачі |
1 Мбіт/с; 500 кбіт/с; 250 кбіт/с; 125 кбіт/с; 100 кбіт/с; 50 кбіт/с |
|
Мережевий протокол |
CANopen |
|
Кінцеві резистори |
Переключіть SSW1 вліво для включення резисторів на крайніх пристроях мережі; переключіть SSW1 вправо на проміжних пристроях. |
Схема контактів RJ45
Схема підключення RJ45
|
Контакт |
Сигнал |
Опис |
|
1 |
CAN_H |
Шина CAN_H (старший розряд) |
|
2 |
CAN_L |
Шина CAN_L (молодший розряд) |
|
3 |
CAN_GND |
Загальний провід / 0V / V- |
|
7 |
CAN_GND |
Загальний провід / 0V / V- |
Кабелі для підключення плати CMM-COP01 CANopen
|
Власний номер |
Довжина, м |
|
UC-CMC003-01A |
0,3 |
|
UC-CMC005-01A |
0,5 |
|
UC-CMC010-01A |
1,0 |
|
UC-CMC015-01A |
1,5 |
|
UC-CMC020-01A |
2 |
|
UC-CMC030-01A |
3 |
|
UC-CMC050-01A |
5 |
|
UC-CMC100-01A |
10 |
|
UC-CMC200-01A |
20 |
