Можливості "все-в-одному" перетворювачів частоти - гнучкий інструмент автоматизації ЖКГ

Можливості "все-в-одному" перетворювачів частоти - гнучкий інструмент автоматизації ЖКГ



Замовник: Сакська філія Кримського Республіканського підприємства «Вода Криму»
Об'єкт: свердловина №10
Опис: виконана модернізація насосної станції об'єкта (свердловинний насос
ЕЦВ 10-120-60, потужністю 32 кВт), призначеної для водопостачання одного з районів міста Саки. Реалізований алгоритм роботи насосної станції за часовим графіком.

Застосований перетворювач частоти ТМ Delta VFD-CP2000 45 кВт, який дозволив експлуатувати насос в автоматичному режимі, підтримувати постійний тиск при зміні витрати, зменшити витрату електроенергії, продовжити ресурс експлуатації насосного обладнання, усунути гідроудари і пориви на водопровідній мережі.

1. Насос
2. Манометр
3. Датчик тиску
4. Перетворювач частоти
5. Ультразвуковий витратомір

В системі управління насосною станцією об'єкта водопостачання використовується перетворювач частоти Delta Electronics серії CP2000.

Одними з ключових особливостей частотних перетворювачів серії CP2000 є:

  • вбудований програмований логічний контролер;
  • годинник реального часу;
  • можливість зміни інтерфейсу оператора шляхом додавання екранів;

Проект модернізації технічних засобів управління насосною станцією включає в себе оптимізацію алгоритму управління, користувальницького інтерфейсу оператора.

В результаті насосна станція може працювати з різними уставками тиску, які необхідно підтримувати в системі водопостачання, в залежності від часу. Кількість можливих інтервалів часу в добі, підтримуваних алгоритмом у даному проекті, до 8ми.

Реалізований алгоритм дозволяє оператору налаштувати (встановити) набір параметрів роботи станції для будь-якого з тимчасових інтервалів.

Також в кожному часовому інтервалі можуть бути задані свої уставки сплячого режиму ПЧ – вхід і вихід, що дозволяє гнучко оперувати налаштуваннями.

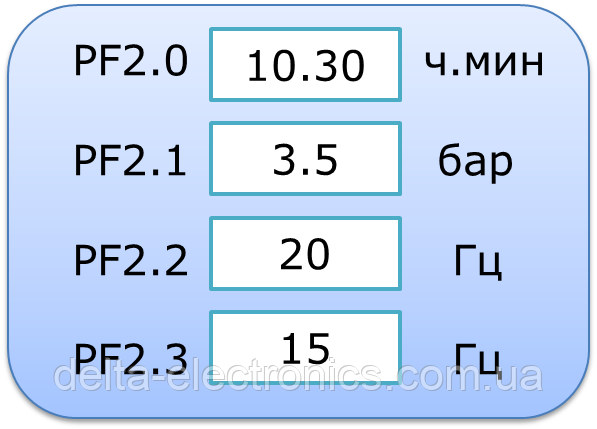

Приклад інтерфейсу екрану

Установка параметрів одного з часових інтервалів

PF2.0 – час початку інтервалу
PF2.1 – тиск в поточному інтервалі
PF2.2 – частота входу в сплячий режим
PF2.3 – частота виходу із сплячого режиму

Переваги використання ПЧ з вбудованим ПЛК

  • економія коштів в порівнянні з рішенням – ПЧ + окремий ПЛК або окремі технічні засоби (апаратні таймери, реле і т. д.)
  • конкурентні рішення пропонуються зазвичай з окремою картою розширення, що дорожче
  • при необхідності є можливість розширення встановлених (заводських) режимів роботи ПЧ, шляхом реалізації алгоритму, що вирішує поставлене завдання у вбудованому ПЛК
  • засоби програмування і конфігурації дозволяють розширити можливості графічного терміналу шляхом додавання екранів російською мовою для відображення і зміни оперативних даних від ПЧ і ПЛК, входів і виходів і т. д. Можливість створення простого, продуманого, інтуїтивно зрозумілого інтерфейсу скорочує час на впровадження та підготовку оператора, користувача.
  • скорочення часу та економії коштів на налаштування і пусконаладку, і супровід у порівнянні з аналогічними рішеннями

Резюмуючи, можна сказати, що подібні технічні рішення "все-в-одному" є гнучким інструментом автоматизації тех. процесів сектора ЖКГ
