У чому плюси С2000+?

У чому плюси С2000+?

Більш потужний

У світі перетворювачів частоти потужність - поняття відносне. Тому що ПЧ вибирають під застосування не за потужністю, а за струмом, точніше за стійкістю до перевантажень по струму залежно від їхньої величини та тривалості.

Тому наприклад у ПЧ потужністю 11 кВт, призначеному для працюючих без особливих навантажень насосів і вентиляторів, ставлять один тип IGBT, а у векторному загальнопромисловому ПЧ, тієї ж потужності, де зустрічаються важкий старт (конвеєри, екструдери, компресори) або ударні навантаження (міксери, дробарки, преси) - зовсім інший, набагато потужніший і дорогий тип IGBT.

Щоб полегшити вибір, виробники запроваджують поняття режимів роботи ПЧ

Так, легким режимом роботи вважається, коли навантаження не перевищують 120% номіналу і тривають до 1 хвилини, трапляються не частіше ніж 1 раз на 5 хвилин; нормальний режим, коли додатково до перевантажень легкого режиму додаються 3-х секундні навантаження до 160%, не частіше ніж 1 раз на 30 секунд; для важкого режиму замість 120% і 160% нормального режиму, допускаються перевантаження 150% і 180%, а для надважкого 150% і 200% відповідно (див нижче)

Чим важчий режим, тим менший номінальний струм повинен бути написаний на шильдику двигуна, до якого він підключений.

Так, для 11 кВт вентиляторного ПЧ, серії CP2000, при роботі в легкому режимі (у тому, в якому зазвичай і працюють вентилятори), на шильдику двигуна повинно бути написано не більше 24 А, що відповідає чесному 11 кВт двигуну. Однак у нормальному режимі цей ПЧ його вже не потягне - тому що він зможе забезпечити номінальний струм всього в 18 А, що трохи більше ніж у стандартного двигуна потужністю 7.5 кВт. Для роботи з перевантаженнями, що відповідають нормальному режиму, буде потрібно ПЛ серії C2000. Але вже у важкому режимі С2000 11 кВт-ний мотор знову не потягне, доведеться брати ПЧ на сходинку більше.

Але з виходом серії С2000+ вже не доведеться! Справа в тому, що тепер для цієї серії стандартним є важкий режим, вона має більш високострумові модулі IGBT, таким чином ця серія потужніша.

Більш того, тепер за перевантажувальною здатністю C2000+ тепер перевершує приводи Yaskawa A1000 і GA700, ABB ACS 550 і 580, SE ATV930, Siemens G120, які в базовій настройці мають 120%/1хв.

Більш функціональна

Досвідчені користувачі приводів мають підстави побоюватися нових серій через практично неминучі похибки в новому програмному забезпеченні прошивок, які усуваються трохи згодом. На цей раз можна не хвилюватися. Дельта зберегла стабільність прошивок серії C2000, що добре себе зарекомендували, обкатаних і на приводах серії MS/MH/ME300

Проте з'являється новий функціонал, яким доповнюватиметься тільки серія С2000+

  1. Функція розподілу навантаження (моменту) між декількома ПЧ, що затребуване у застосуваннях на конвеєрах з декількома тяговими станціями;
  2. Нові візарди швидкого налаштування ПЧ під типові завдання
  3. Функції позиціонування по мережах Profinet і Ethercat
  4. Підтримка економічних синхронних реактивних двигунів (synchronous reluctance motors)
  5. Анонсована підтримка ефектних та ефективних крановых функцій - противорасхитування та керування крановим тормозом
  6. Анонсована підтримка нової плати Ethernet/IP із двома портами (можна обійтися без комутаторів при підключенні кількох ПЧ до контролера).
  7. Анонсовано розширення лінійки приводами великих потужностей до 560 кВт 400В


Весь ноий функционал буду з'являтись тілько і серії C2000+, тоді як серія С2000 незабаром зніметься з виробницьтва.

Більш витриваліша

Як ви знаєте, у ПЧ серії С2000 радіатори можна виносити за межі шафи, за допомогою спеціального фланцевого кріплення. Це дозволяє просто захищати від агресивного промислового середовища електроніку ПЧ та іншого обладнання, встановленого в шафі, не підігріваючи її (тим самим продовжуючи її ресурс) та не маючи проблем із відведенням великої кількості тепла. Проте за межі шафи, у промислове середовище доводиться виносити вентилятори. Раніше ці вентилятори мали захист IP51, тобто. пилозахищене виконання із захистом від вертикально падаючих крапель. У серії С2000+ ці вентилятори замінені на вентилятори з більш серйозним захистом від вологи IP54, захищені від бризок з будь-якого напрямку.

Сам радіатор ПЧ отримав поліровану поверхню ребер, де не затримується пил, що значно поліпшує умови охолодження при необслуговуваних варіантах, а температура є основним чинником, що впливає термін життя багатьох електронних компонент, конденсаторів, трансформаторів, ізоляції. Підвищення температури на кожні 10-15 ºС збільшує потік відмов у 2 рази.

Значно покращився і внутрішній захист друкованих вузлів за допомогою спеціального полімерного покриття (conformal coating) від дії пилу, вологи, агресивних газів та хімічних речовин. Тепер це спеціальне полімерне покриття задовольняє рівню 3С3 (С2000 було 3С2). Попередній рівень захисту 3С2 становив приблизно 10% від рівня захисту 3С3.

Застосування цього захисту значно підвищує термін служби приводу за несприятливих умов застосування. Так, у сільськогосподарських застосуваннях термін служби може підвищуватися від типових 4-5 років до 10 років, у водовідведенні та водопостачанні привід живе на 25% довше, при використанні приводу у вологих приміщеннях суттєво скорочується непередбачені відмови обладнання внаслідок появи конденсату.

Как відрізнить ?

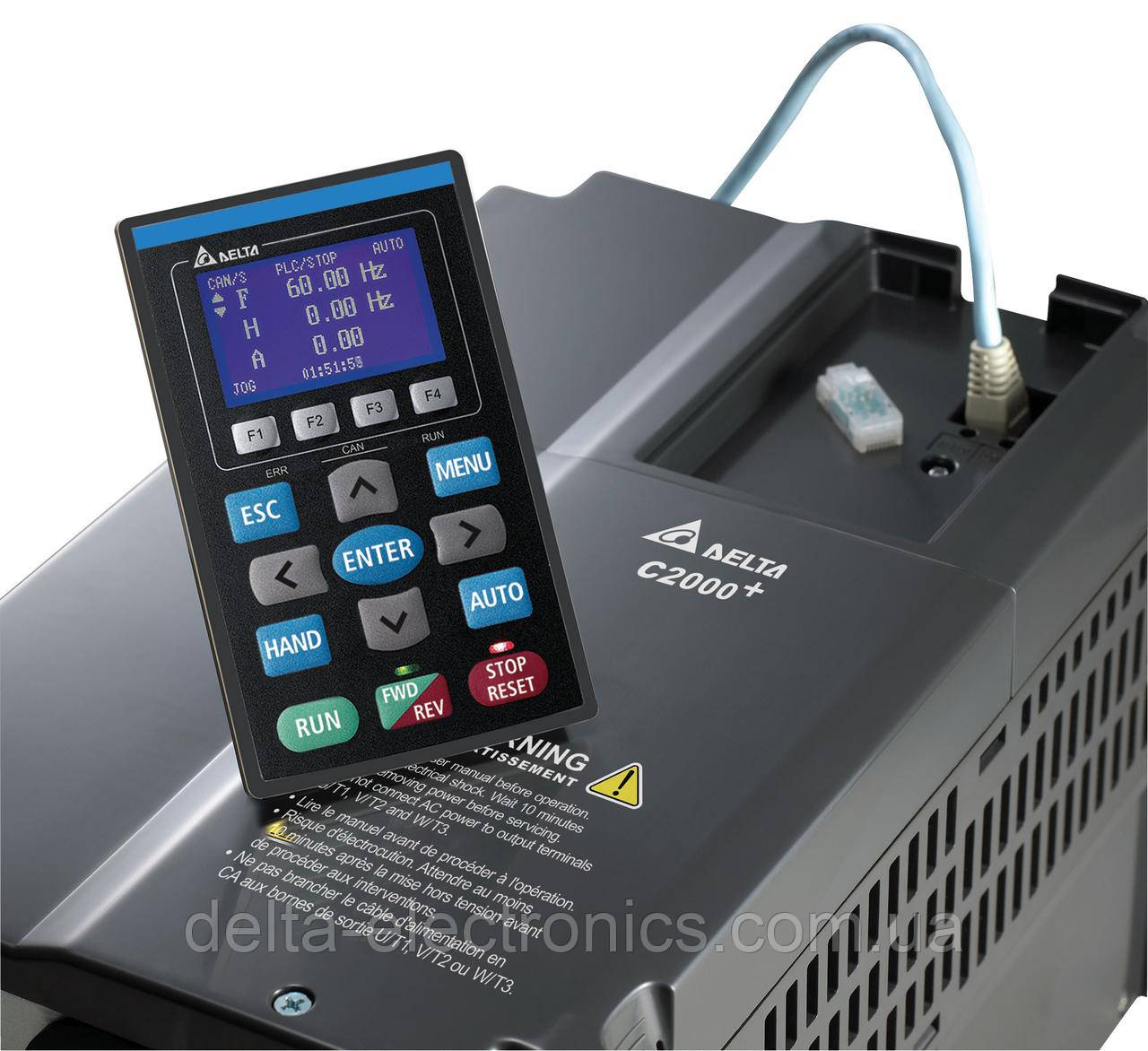

Серії С2000 і С2000+ зовні дуже схожі, мають ті ж габарити і монтажні розміри

Проте відрізнити можна за знаком плюс на корпусі і по трохи іншим кольорам панелі:




Але правильніше відрізняти за замовленим номером - він небагато, але все ж таки відрізняється:

Модель C2000

Модель C2000+

Ток HD
(ном)

Ток SHD
(ном)

Тормозной ключ

Фильтр ЭМС

Дроссель в звене постоянного тока

IP

VFD007C43E

VFD007C4EA-21

3.0

1.7

+

+

-

IP21

VFD015C43E

VFD015C4EA-21

4.0

3.0

+

+

-

IP21

VFD022C43E

VFD022C4EA-21

6.0

4.0

+

+

-

IP21

VFD037C43E

VFD037C4EA-21

9.0

6.0

+

+

-

IP21

VFD040C43E

VFD040C4EA-21

10.5

9.0

+

+

-

IP21

VFD055C43E

VFD055C4EA-21

12

10.5

+

+

-

IP21

VFD075C43E

VFD075C4EA-21

18

12

+

+

-

IP21

VFD110C43E

VFD110C4EA-21

24

18

+

+

-

IP21

VFD150C43E

VFD150C4EA-21

32

24

+

+

-

IP21

VFD185C43E

VFD185C4EA-21

38

32

+

+

-

IP21

VFD220C43E

VFD220C4EA-21

45

38

+

+

-

IP21

VFD300C43E

VFD300C4EA-21

60

45

+

+

-

IP21

VFD007C43A

VFD007C43A-21

3.0

1.7

+

-

-

IP21

VFD015C43A

VFD015C43A-21

4.0

3.0

+

-

-

IP21

VFD022C43A

VFD022C43A-21

6.0

4.0

+

-

-

IP21

VFD037C43A

VFD037C43A-21

9.0

6.0

+

-

-

IP21

VFD040C43A

VFD040C43A-21

10.5

9.0

+

-

-

IP21

VFD055C43A

VFD055C43A-21

12

10.5

+

-

-

IP21

VFD075C43A

VFD075C43A-21

18

12

+

-

-

IP21

VFD110C43A

VFD110C43A-21

24

18

+

-

-

IP21

VFD150C43A

VFD150C43A-21

32

24

+

-

-

IP21

VFD185C43A

VFD185C43A-21

38

32

+

-

-

IP21

VFD220C43A

VFD220C43A-21

45

38

+

-

-

IP21

VFD300C43A

VFD300C43A-21

60

45

+

-

-

IP21

VFD370C43S

VFD370C43S-00

73

58

-

-

+

IP00

VFD450C43S

VFD450C43S-00

91

73

-

-

+

IP00

VFD550C43A

VFD550C43A-00

110

91

-

-

+

IP00

VFD750C43A

VFD750C43A-00

150

110

-

-

+

IP00

VFD900C43A

VFD900C43A-00

180

150

-

-

+

IP00

VFD1100C43A

VFD1100C43A-00

220

180

-

-

+

IP00

VFD1320C43A

VFD1320C43A-00

260

220

-

-

+

IP00

VFD1600C43A

VFD1600C43A-00

310

260

-

-

+

IP00

VFD1850C43A

VFD1850C43A-00

370

310

-

-

+

IP00

-

VFD2000C43A-00

395

370

-

-

+

IP00

VFD2200C43A

VFD2200C43A-00

460

395

-

-

+

IP00

-

VFD2500C43A-00

481

460

-

-

+

IP00

VFD2800C43A

VFD2800C43A-00

550

481

-

-

+

IP00

VFD3150C43A

VFD3150C43A-00

616

550

-

-

+

IP00

VFD3550C43A

VFD3550C43A-00

683

616

-

-

+

IP00

-

VFD4000C43A-00

770

683

-

-

+

IP00

VFD4500C43A

VFD4500C43A-00

866

770

-

-

+

IP00

-

VFD5000C43A-00

930

866

-

-

+

IP00

-

VFD5600C43A-00

1094

930

-

-

+

IP00

І останнє по порядку, але не за значенням – усі перераховані покращення ніяк не вплинули на ціну.

Вартість приводу C2000+ точно відповідає вартості відповідного приводу С2000.

С2000+ вже завозяться на склад в Україну.

Інструкція вже локалізована та знаходиться тут !

Вагаєтесь ? Замовляйте безкоштовний тест драйв !
