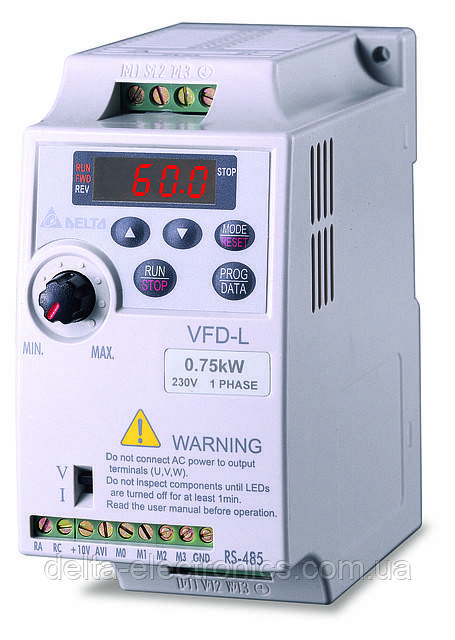

Перетворювач частоти 0,75 кВт, 1ф. 230 В, скалярний, VFD007L21E

Простий мініатюрний перетворювач частоти для приводів, що не потребують від ПЧ високих характеристик

Мініатюрний і простий перетворювач частоти

• Вихідна частота: 1.0~400Гц
• Настроювана характеристика V/F
• Несна частота ШІМ до 10 кГц
• Автоматична компенсація моменту та ковзання
• Зв'язок через MODBUS (швидкість 9600 біт/сек)
• Пусковий момент 150% на 5 Гц
• 4 попередньо встановлені швидкості й автоматичне покрокове керування
• Вбудований РЧ-фільтр
• Вбудований потенціометр
• Захисне покриття лаком друкованих плат

Застосування

Прості паперовідрізні пристрої, конвеєри, вентилятори, насоси, обертачі та інші приводи, що не потребують від ПЧ високих характеристик.

Особливості

• Проста та надкомпактна конструкція, можливість монтажу, як на стінку, так і на DIN-рейку (моделі 0.2 — 0.75 кВт) і панельний монтаж (моделі 40 — 100 Вт).
• Простий в експлуатації та легкий в програмуванні, але з великими можливостями — 95 програмованих функцій у моделей 0.2-0.75 кВт.
• Реалізує вольт-частотний спосіб керування двигуном.
• Вбудований потенціометр і кнопки пуск/стоп, реверс/вперед.
• Варіанти на потужність 0.2:0.75 кВт мають вбудований цифровий світлодіодний дисплей.
• Додатковий пульт керування з цифровим чотирирозрядним LED-дисплеєм VFD-PU02 (опція).
• Вбудований PLC (програмований контролер, що забезпечує покроковий і циклічний режим із програмованим часом кроку/циклу (в моделях 0.2-0.75 кВт).
• Вбудований порт RS-485, авторестарт і автоматичний регулятор вихідної напруги.
• Вбудований фільтр ЕМ перешкод класу А. Два вбудовані LED-казівники: мережа та пригода для варіанта на 0.04 і 0.1 кВт.
• Компенсація зниження моменту на низьких частотах і ковзання, гальмування постійним струмом.
• Захист від перевантажень за струмом, недо/перенапруги, власного перегрівання двигуна.
• Несна частота ШІМ вибирається користувачем — від 3 до 10 кГц.
• Керування станом внутрішнього лічильника та кількістю імпульсів, що надходять із датчика підрахунку дискретних подій, наприклад, датчика підрахунку кількості виробів, що проходять через конвеєр.
• Моделі 0.2 - 0.75 кВт мають:

  - 4 дискретні входи (з них, 2 багатофункційних програмованих).
  - 1 аналоговий вхід (4: 20мА або 0:10В).
  - 1 релейний вихід.

• Моделі 40-100 Вт мають:


  - 2 дискретні входи (Run/Stop, Fwd/Rev).
  - 1 оптотранзисторний вихід (індикація помилки).

Схема під'єднання перетворювачів VFD-L (0.2 — 0.75 кВт)

Схема під'єднання перетворювачів VFD-L (40 — 100 Вт)
