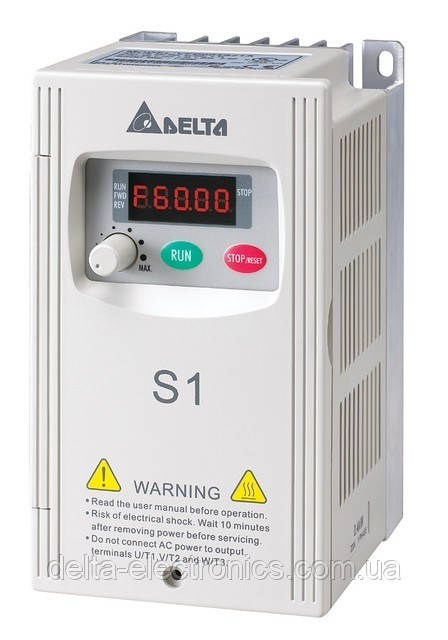

Перетворювач частоти Delta Electronics, 0,75 кВт, 230 В,1ф., скалярний,VFD007S21E

Простий мініатюрний перетворювач частоти для приводів, що не потребують від ПЧ високих характеристик

Компактний і економний перетворювач частоти

• Вихідна частота: 1.0~400Гц
• Настроювана характеристика V/F
• Автоматична компенсація моменту та ковзання
• Стабілізація напруги на двигуні
• ПІД-регулятор зі сплячим режимом
• Автоматичне покрокове керування
• Вбудований РЧ-фільтр (в 1-фазних моделях)
• Зв'язок через MODBUS (швидкість до 38400 біт/сек), а також модулі Profibus DP, DeviseNet, LonWorks
• Захисне покриття лаком друкованих плат
• 7 попередньо встановлених швидкостей; вбудований потенціометр

Застосування

Системи вентиляції, системи водопостачання, керування температурою в печах і термошафах, ткацькі верстати, пакувальні машини, намотчики/підмотчики, виробництво плівки, стрічкові конвеєри, вентиляційно-сушильні камери, міксери, відсіювачі, компресори, млини, дробочки, шліфувальні верстати, токарні верстати, дрилі, перфоратори, строгі станки, стрічково-шліфувальні верстати, пили, преси, моталки, гільйотини, каландри, закручувачі, скріпки, скребкові конвеєри, заважки тощо.

Особливості

• Проста конструкція, малі габарити та маса; можливість монтажу як на стінку, так і на DIN-рейку.
• Реалізує вольт-частотний спосіб керування двигуном, із широкою можливістю коригування залежностей Uвих = f (Fових) і Fових = f (Uупр).
• Частота ШІМ встановлюється користувачем у діапазоні від 3 до 10 кГц.
• Автоматична стабілізація напруги на двигуні (AVR).
• Підйом початкового пускового моменту та компенсація ковзання.
• Вбудований гальмівний ключ — динамічне гальмування двигуна та гальмування постійним струмом.
• Вбудований PLC (програмований логічний контролер), що реалізує: роботу за циклограмою з використанням 8 попередньо встановлених частот обертання, зміною напрямку обертання й часу роботи на кожному кроці.
• Вбудований ПІД-регулятор для ефективної роботи приводу в замкнутій системі автоматичного регулювання, наприклад, за тиском або витратою в системах тепло- та водопостачання.
• Індикація сигналу зворотного зв'язку в контурі ПІД-регулювання.
• Керування станом внутрішнього лічильника та кількістю імпульсів, що надходять із датчика підрахунку дискретних подій, наприклад, датчика підрахунку кількості виробів, що проходять через конвеєр.
• Послідовний інтерфейс RS-485 (MODBUS зі швидкістю обміну до 38 400 бод).
• Автоматичний рестарт після короткочасного зникнення живильної напруги.
• Режим автоматичного вибору найменшого часу розгону та гальмування.
• Синхронізація з обертовим двигуном.
• Перевантажувальна здатність — 150% від номінального моменту впродовж 60 сек.
• Робота перетворювача в складі конкретного пристрою може бути оптимізована за допомогою його параметра (всього 119 програмованих параметрів, розбитих на 10 функційних груп). Упорядковується користувачем із вбудованого пульта керування або за послідовним інтерфейсом.
• Вбудований радіочастотний фільтр класу В (для однофазних моделей)
• 6 дискретних входів (з них, 4 багатофункційних програмованих).
• 1 аналоговий вхід (4...20 мА або 0...10 В).
• 1 релейний і 1 цифровий (з відкритим колектором) багатофункціональні програмовані виходи.
• 1 аналоговий вихід.

Схема під'єднання перетворювача

З 2004 року серія перетворювачів частоти VFD-S зазнала низки доповнень і нововведень.

• Програмна частина
  • Захист IGBT-модуля;
  • Функція переходу ПІД-регулятора в режим очікування;
  • Індикація сигналу зворотного зв'язку в контурі ПІД-регулювання;
  • Розділене керування напрямком обертання для режиму «Jog».
• Апаратна частина
  • Вбудований ЕМ-фільтр класу В (для однофазних моделей);
  • Цифрові входи з логікою NPN/PNP;
  • Поліпшений захист снабберних конденсаторів шини постійного струму;
  • Покращене розведення плати керування;
  • Доданий другий аналоговий вхід;
  • Керамічне виготовлення резизора обмеження струму заряду, зроблений для більшої надійності;

Документація

 Серія VFD-S. Інструкція з експлуатації (1.72 MB 2008-06-10 22:47:27)
 Посібник щодо параметрування частотних перетворювачів серії VFD-S (980.3 KB 2008-05-30789:12)
 Інструкція щодо вибору ПЧ Delta Electronics (330.51 KB 2008-05-098457:07)
 Таблиця вибору дроселей і запобіжників для перетворювачів VFD (1.08 MB 2008-05-094918:51)
 Каталог частотних перетворювачів Delta Electronics російською мовою (9.76 MB 2008-02-27 20:58:39)
 Програмне забезпечення для всіх серій перетворювачів частоти (28.37 MB 2008-02-2854918:17)
