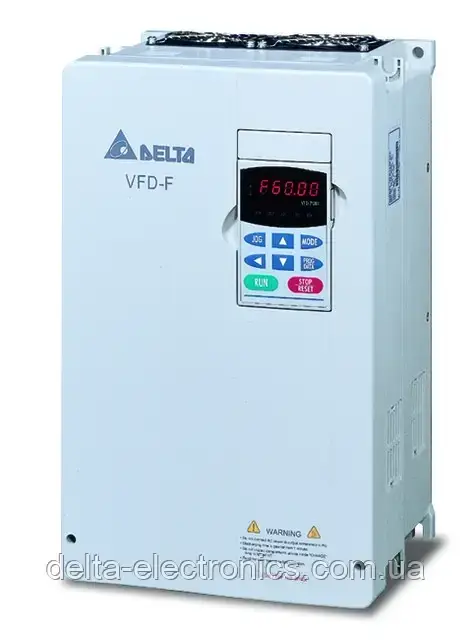

Перетворювач частоти для насосів і вентиляторів
Серія перетворювачів частоти, спеціально призначена для насосів і вентиляторів
Системи вентиляції, димососи, системи каналізації, системи холодного та гарячого водо- теплопостачання, допоміжного обладнання котельних, ТЕС, ТЕЦ тощо.
Основні характеристики
- Вихідна частота: 0.1~120Гц
- Настроювана характеристика V/F
- Автоматичне енергоощадження
- ПІД-регулятор
- Віялове керування групою насосів (вентиляторів)
- Автоматичний перезапуск
- 15 попередньо встановлених швидкостей
- Автоматичне покрокове керування
- Зв'язок через MODBUS (швидкість до 38400 біт/сек), а також модулі Profibus DP, DeviceNet, LonWorks
- Захисне покриття лаком друкованих плат
Особливості
- Серія оптимізована для роботи з насосами та вентиляторами.
- Автоматичне підіймання початкового пускового моменту та компенсація ковзання у разі збільшення навантаження.
- Діапазон регулювання вихідної частоти 0.1...120 Гц.
- Перевантаження 120% упродовж 1 хв.
- Вбудований ПІД-регулятор для ефективної роботи в замкнутій системі регулювання, наприклад, за тиском або витратою в системах тепло- та водопостачання.
- Автоматичне енергоощадження під час роботи з насосами та вентиляторами.
- Каскадне (віорне) керування групою електродвигунів (до 4), з можливістю їхнього плавного пуску та подальшого під'єднання безпосередньо до мережі живлення.
- Широкі можливості завдання вольтів/частотної характеристики U/F (п'ять вбудованих характеристик і одна, задана користувачем).
- Синхронізація з обертовим двигуном.
- Автостабілізація (AVR) напруги на двигуні у разі зміни напруги мережі.
- Можливість роботи привода з переходом на одну з 15 попередньо встановлених частот обертання, зокрема й в автоматичному циклі з заданим тимчасовим інтервалом кожного кроку в діапазоні від 0 до 65500 сек (забезпечується вбудованим PLC — програмованим логічним контролером).
- Незалежне завдання й вибір 4 часів розгону/завдання.
- Послідовний інтерфейс RS-485 (протокол Modbus) зі швидкістю до 38 400 бод.
- Вбудований пульт керування з п'ятирозрядним світлодіодним індикатором червоного світіння, що знімається для виносу, наприклад, на дверцятах шафи.
- 11 дискретних входів (з них, 8 багатофункційних програмованих).
- 3 аналогових входи (4...20 мА, 4...20 мА, 0...10 В).
- 2 релейні (можливе розширення до 8) багатофункційних програмованих виходів.
- 2 програмовані аналогові виходи.
Схема під'єднання перетворювача
Документація
Посібник з експлуатації. Серія VFD-F. (13 MB 2011-11-154852:04)
Посібник щодо параметрування частотних перетворювачів серії VFD-F (1.07 MB 2008-05-30min32:05)
Таблиця вибору дроселей і запобіжників для перетворювачів VFD (1.08 MB 2008-05-094918:51)
Зводна таблиця основних параметрів перетворювачів Delta Electronics (4.49 MB 2008-02-27 21:04:52)
Плата реле для керування кількома насосами для VFD-F. (0.2 MB 2008-01-15984:35)
Каталог частотних перетворювачів Delta Electronics російською мовою (9.76 MB 2008-02-27 20:58:39)
Програмне забезпечення для всіх серій перетворювачів частоти (28.37 MB 2008-02-2854918:17)
