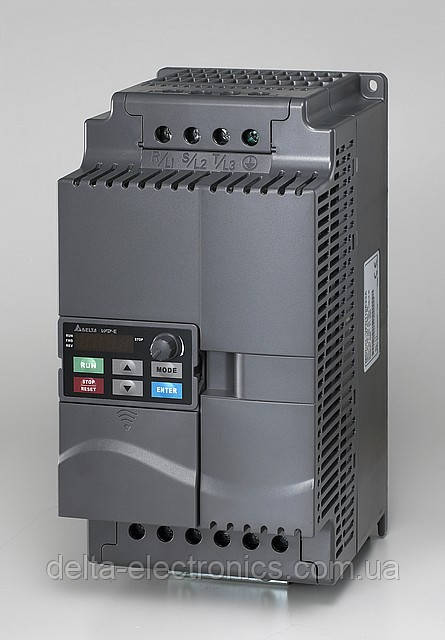

Високоефективний векторний перетворювач частоти в компактному модульному виконанні з вбудованим "чесним" ПЛК. Нова серія.
Високоефективний перетворювач частоти в компактному модульному виконанні
- Вбудований програмований логічний контролер (PLC)
- Допускають щільну установку
- Простота обслуговування
- Модульна конструкція
- Вбудований порт RS-485 (MODBUS)
- Додаткові комунікаційні модулі
- Гнучке розширення входів/виходів
- Спільне використання шини DC BUS
- Відповідність до директив RoHS
- Вбудований РЧ-фільтр
- Захисне покриття лаком друкованих плат
Модифікації
Компанія DELTA Electronics розробила дві нові модифікації перетворювачів частоти серії VFD-E. Одна з них VFD-E-P з розділеною системою охолодження конструктивно виконана без охолоджуючого радіатора і призначена для експлуатації в запиленій середовищі. Друга модифікація VFD-E-T – це перетворювачі типорозміру А, що мають у своєму складі вбудований гальмівний ключ і можливість безпосереднього підключення гальмівного резистора (в стандартному виконанні перетворювачі VFD-E типорозміру А вбудованого гальмівного ключа не мають).
Застосування
- Підйомно-транспортні механізми:
стрічкові конвеєри, автоматичні двері, що обертаються заслінки, невеликі ліфти, лебідки, ескалатори, елеватори, механізми авто-паркування, кран-балки, та ін.
- Харчова промисловість:
скиборізки, міксери, змішувачі, виготовлення макаронів, та ін.
- Металообробка:
шліфувальні верстати, дрилі, невеликі токарні верстати, фрезерні верстати, опресовування під тиском (фіксатор), та ін
- Деревообробка:
4-х сторонні поздовжньо-стругальні верстати, пили, деревообробні верстати, нескладні вирубні машини, пристрої для нанесення покриття, та ін.
- Насосно-вентиляційне обладнання:
системи кондиціонування будівель, каналізаційні системи, циркуляційні системи з постійним тиском, насоси для водопостачання будівель, сільськогосподарські насоси, управління температурою в печах, компресори, вентилятори для теплообміну, насоси для фонтанів, сушильні камери та ін
- Паперова/текстильна промисловість:
в'язальні машини, кругло - і плоско-прядильні машини, перемоточно-розрізні верстати, друкарські машини, промислові швейні машини, та ін.
- Інші області застосування:
прасувальні машини, пульверизатори, "що біжить" доріжка, намотувальники/розмотувачі, промислові пральні машини, авто-мийки, пакувальні машини , центрифуги, екструдери, і т. д.
Особливості
- Нова високоефективна серія, поєднує в собі компактний конструктивне виконання з широкими можливостями і відмінними експлуатаційними характеристиками.
- Вольт-частотний та векторний алгоритми управління.
- Автотестування та визначення параметрів двигуна при векторному керуванні.
- Вихідна частота від 0.1 до 600.0 Гц.
- Вбудований ПЛК (програмований логічний контролер) дозволяє гнучко адаптувати перетворювач для широкого кола задач автоматизації без застосування зовнішніх приладів (лічильників, таймерів, контролерів та ін), що веде до загального зменшення витрат. Програмування вбудованого ПЛК може виконуватися на одній з трьох мов програмування: LAD (релейно-контактна логіка), IL (список інструкцій), SFC (послідовні функціональні схеми).
- Можливість установки як на стіну, так і на DIN-рейку (з адаптером кріплення). Для оптимального використання місця в шафі допускається щільна установка VFD-E за рахунок високоефективного охолодження.
- Вбудований РЧ-фільтр (в моделях 230В/1ф та 460В/3ф) для зниження електромагнітних перешкод і відповідності нормам ЕМС.
- RFI-перемикач надає можливість відключення ланцюжка конденсаторів "Y" фільтра при використанні приводу в системах обчислювальної техніки.
- Відповідність до директив RoHS по забезпеченню екологічної безпеки експлуатації і утилізації.
- Кілька VFD-E можуть бути з'єднані в паралель в ланці постійного струму для спільної регенерації енергії гальмування. У цьому випадку перенапруження не допускається і енергія гальмування розподіляється рівномірно.
- Модульна конструкція VFD-E і велика кількість плат розширення, такі як плата входів/виходів (I/O card), плата реле, плата енкодера (PG card), USB-карта, і ін., дозволяють гнучко змінювати
конфігурацію перетворювача для конкретної задачі.
- Можливість виносу пульту управління зі світлодіодним індикатором і вбудованим потенціометром. А також можливість експлуатації без пульта управління.
- Вбудований порт RS-485 (MODBUS), а так само додаткові мережеві модулі для підтримки популярних комунікаційних протоколів, включаючи, Profibus, DeviceNet, LonWorks і CANopen.
- Розвинені функції захисту, що включають в себе високо-точне вимірювання струму, повний захист від перевантаження по струму (oL, oL1 та oL2), токоограничение і запобігання перенапруги, захист від короткого замикання, автоматичне повторне включення, пошук швидкості і захист двигуна від перегріву (PTC-термістор).
- У базовій комплектації є: 6 дискретних програмованих входів; 2 аналогових входи (4...20мА, 0...10В) і 1 аналоговий вихід; 1 релейний і 1 цифровий (з відкритим колектором) багатофункціональні програмовані виходи.
Короткі характеристики вбудованого ПЛК
- Об'єм пам'яті: 350 кроків
- I/O Входи/виходи: Входи(X) 6, Виходи(Y) 2
- Команди: 28 Основних інструкцій, 15 Прикладних інструкцій
- X: X0~X17
- Y: Y0~Y17
- M: M0~M159, 160 реле M1020~M1051, 32 реле
- T: T0~T15, 16 таймерів (0~6553.5 sec)
- C: C0~C7, 8 лічильників (0-65535)
- N: N0~N7 – точки переходу
- D: D0~D29, 30 регістрів D1020~D1044, 25 регістрів
- Константи:K, H
|
|
|
Підключення
Документація
Каталог серії VFD-E 2009-09-13 13:06:58 2.04 Mb
Керівництво по експлуатації. Серія VFD-E. (14.3 MB 2010-04-25 15:43:41)
Зведена таблиця основних параметрів перетворювачів Delta Electronics (4.49 MB 2008-02-27 21:04:52)
Каталог частотних перетворювачів Delta Electronics російською мовою (9.76 MB 2008-02-27 20:58:39)
Інструкція з експлуатації панелі управління KPE-LE02 для VFD-E (0.9 MB 2008-02-29 19:55:37)
Керівництво по експлуатації гальмівних модулів англійською мовою (0.9 MB 2008-02-27 20:50:14)
Модуль розширення аналогових сигналів для VFD-E - інструкція англійською мовою (0.3 MB 2008-01-27 18:42:10)
Модуль підключення енкодера для VFD-E - інструкція англійською мовою (0.3 MB 2008-03-10 15:40:05)
Комунікаційний модуль USB для VFD-E. Інструкція з експлуатації. (0.3 MB 2008-03-15 16:30:05)
Інструкція з експлуатації модуля Profibus для частотника VFD-E. (1 MB 2008-01-17 16:30:05)
Комунікаційний модуль LonWorks для серії VFD-E - керівництво англійською мовою(0.4 MB 2008-02-01 11:48:10)
