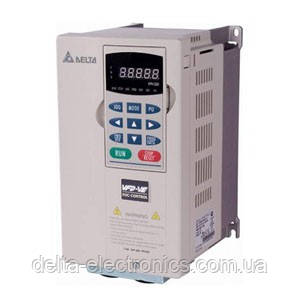

Перетворювач частоти Delta Electronics, 0,7 кВт, 460 В, 3ф., векторний, покращений,VFD007V43A-2

Призначений для виконання складних завдань регулювання в контурах швидкості, моменту та положення, зокрема й для завдань сервоприводу.

Призначений для виконання складних завдань регулювання в контурах швидкості, моменту та положення. Вбудований контур позиціювання дає змогу використовувати цей тип перетворювача для завдань сервоприводу.

• Трансвекторне керування зі зворотним зв'язком (FOC+PG): діапазон регулювання швидкості — 1:1000
• Бездатчикове векторне керування (SVC): діапазон — 1:100
• Пряме керування моментом зі зворотним зв'язком (Torque+PG)
• Зовнішнє (за вхідним іпульсам) і внутрішнє (16 заданих положень) позиціювання
• М'яка ШІМ
• Автотестування параметрів 2 двигунів та інтегрування навантаження
• Функція керування е/м-тормозом
• Керування перемикачем обвиток двигуна
• Момент 150% на 0 Гц
• Контроль температури двигуна (PTC-термістор)
• Зв'язок через MODBUS (до 115200 біт/сек)
• Захисне покриття лаком друкованих плат

Особливості

• нова модель (має максимум функцій і можливостей) у лінійці перетворювачів частоти, що випускаються компанією.
• частотний і векторний алгоритми керування в замкнутій і розімкнутій системі регулювання швидкості та моменту, зокрема під час роботи з цифровими датчиками швидкості та цифровим керуванням від masterencoder.
• вбудований PID-регулятор для ефективної роботи приводу в замкнутій системі автоматичного регулювання.
• автоматичне енергоощадження під час роботи з насосами та вентиляторами (забезпечується автоматичним зниженням напруги на двигуні під час зниження навантаження до заданого користувачем рівня та вимкненням двигуна в разі зниження навантаження до величини близкой к холостому ходу).
• знімний пульт керування з п'ятирозрядним LED-дисплеєм. Пульт дає змогу зберігати та копіювати втоми параметри налаштованого перетворювача на інші, ще не налаштовані.
• можливість виведення та контролю на цифровому LED дисплеї до 50 параметрів привода (частота, струм, напруга, момент, швидкість, коефіцієнт потужності, температура IGBT-модуля, потужність, пороги захисту тощо);
• функція копіювання параметрів із ПЧ у пульт і назад, що робить зручним передавання параметрів від одного приводу до іншого.
• широкі можливості завдання характеристики Uвих=f (Fових) за частотного способу керування (п'ять точок характеристики тих, що відповідають користувачем).
• стабілізація напруги на двигуні (функція AVR) у разі зміни напруги мережі живлення.
• формування залежності несучої частоти ШІМ від вихідної частоти.
• автоматичне підіймання початкового пускового моменту та компенсація ковзання.
• автоматичний рестарт за заданими умовами.
• можливість роботи привода з переходом на одну з 15 попередньо встановлених частот обертання, зокрема й в автоматичному циклі з заданим інтервалом кожного кроку в діапазоні від 0 до 65500 сек (забезпечується вбудованим PLC — програмованим логовим контролером).
• незалежне завдання й вибір 4 часів розгону/повільнення (від 0,1 до 3600 сек).
• послідовний інтерфейс RS-485 (протокол Modbus) зі швидкістю передавання до 38 400 бод.
• кілька варіантів автотестування та визначення параметрів двигуна під час векторного керування.
• режим автоматичного вибору найменшого часу розгону та гальмування.
• можливість роботи з цифровим датчиком швидкості — інкрементальним енкодером (з використанням інтерфейсної плати PG-04 (опція), що легко встановлюється всередину перетворювача) і цифровим задатчиком швидкості. Можливість побудови багато осьової системи з точною синхронізацією швидкості обертання.
• 8 цифрових входів (з них, 6 багатофункційних програмованих користувачем).
• 3 аналогових входи (4-20 мА, мінус 10/+10 В).
• 2 релейних і 2 цифрових (з відкритим колектором) багатофункційних програмованих виходів.
• 1 аналоговий вихід для під'єднання стрілкового приладу, що контролює вихідний струм або частоту.
• 1 імпульсний вихід для під'єднання зовнішнього частотомера, що контролює вихідну частоту.
• виробництво сертифіковане за стандартом ISO9002..

Схема під'єднання перетворювача

Документація

 Серия VFD-VE. Посібник з експлуатації (3.52 MB 2008-02-279502:04)
 Каталог частотних перетворювачів Delta Electronics російською мовою (9.76 MB 2008-02-27 20:58:39)
 Як вибрати частотник (384.23 KB 2008-02-27 20:58:27)
 Таблиця вибору дроселей і запобіжників для перетворювачів VFD (1.08 MB 2008-05-094918:51)
 Інструкція щодо вибору ПЧ Delta Electronics (330.51 KB 2008-05-098457:07)
 Програмне забезпечення для всіх серій перетворювачів частоти (28.37 MB 2008-02-2854918:17)
