Перетворювач частоти для насосів і вентиляторів
Серія перетворювачів частоти, спеціально призначена для насосів і вентиляторів
Системи вентиляції, димососи, системи каналізації, системи холодного і гарячого водо - тепло постачання, допоміжного обладнання котелень, ТЕС, ТЕЦ і т. д.
Основні хаактеристики
- Вихідна частота: 0.1~120Гц
- Налаштовувана характеристика V/F
- Автоматичне енергозбереження
- ПІД-регулятор
- Віялове управління групою насосів (вентиляторів)
- Автоматичний перезапуск
- 15 встановлених швидкостей
- Автоматичне покрокове управління
- Зв'язок з MODBUS (швидкість до 38400 біт/сек), а так само модулі Profibus DP, DeviceNet, LonWorks
- Захисне покриття лаком друкованих плат
Особливості
- Серія оптимізована для роботи з насосами і вентиляторами.
- Автоматичний підйом початкового пускового моменту і компенсація ковзання при збільшенні навантаження.
- Діапазон регулювання вихідної частоти 0.1...120 Гц.
- Перевантаження 120% протягом 1 хв.
- Вбудований ПІД-регулятор для ефективної роботи в замкнутій системі регулювання, наприклад, тиску або витрати в системах тепло - і водопостачання.
- Автоматичне енергозбереження при роботі з насосами і вентиляторами.
- Каскадне (віялове) управління групою електродвигунів (до 4-х), з можливістю плавного пуску і подальшого підключення безпосередньо до живильної мережі.
- Широкі можливості завдання вольт/частотної характеристики U/F (п'ять вбудованих характеристик і одна, що задається користувачем).
- Синхронізація з працюючим двигуном.
- Автостабілізація (AVR) напруги на двигуні при зміні напруги мережі.
- Можливість роботи приводу з переходом на одну із 15-ти передвстановлених частот обертання, в тому числі, автоматично виконується цикл з заданим тимчасовим інтервалом кожного кроку в діапазоні від 0 до 65500сек (забезпечується вбудованим PLC - програмованим логічним контролером).
- Незалежне завдання і вибір 4-х часів розгону та сповільнення.
- Послідовний інтерфейс RS-485 (протокол Modbus) зі швидкістю до 38 400 бод.

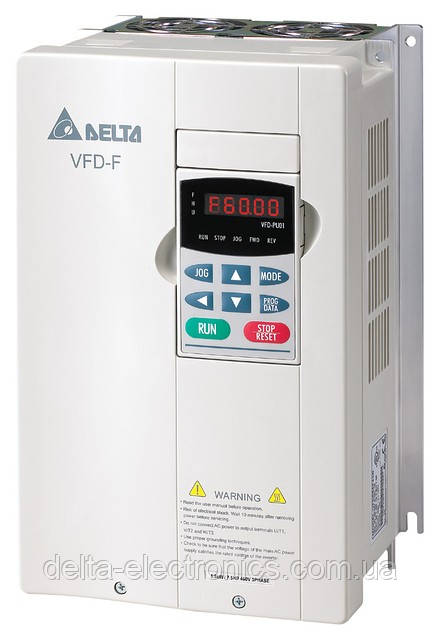

- Вбудований пульт управління з пятиразрядным світлодіодним індикатором червоного світіння, що знімається для виносу, наприклад, на дверцята шафи.
- 11 дискретних входів (з них 8 багатофункціональних програмованих).
- 3 аналогових входи (4...20мА, 4...20мА, 0...10В).
- 2 релейних (можливе розширення до 8) багатофункціональних програмованих виходу.
- 2 програмованих аналогових виходу.
Схема підключення перетворювача
Документація
Керівництво по експлуатації. Серія VFD-F. (13 MB 2011-11-15 17:52:04)
Керівництво по параметрированию частотних перетворювачів серії VFD-F (1.07 MB 2008-05-30 14:32:05)
Таблиця вибору дроселів і запобіжників для перетворювачів VFD (1.08 MB 2008-05-09 23:18:51)
Зведена таблиця основних параметрів перетворювачів Delta Electronics (4.49 MB 2008-02-27 21:04:52)
Плата реле для управління декількома насосами для VFD-F. (0.2 MB 2008-01-15 19:04:35)
Каталог частотних перетворювачів Delta Electronics російською мовою (9.76 MB 2008-02-27 20:58:39)
Програмне забезпечення для всіх серій перетворювачів частоти (28.37 MB 2008-02-28 23:18:17)
