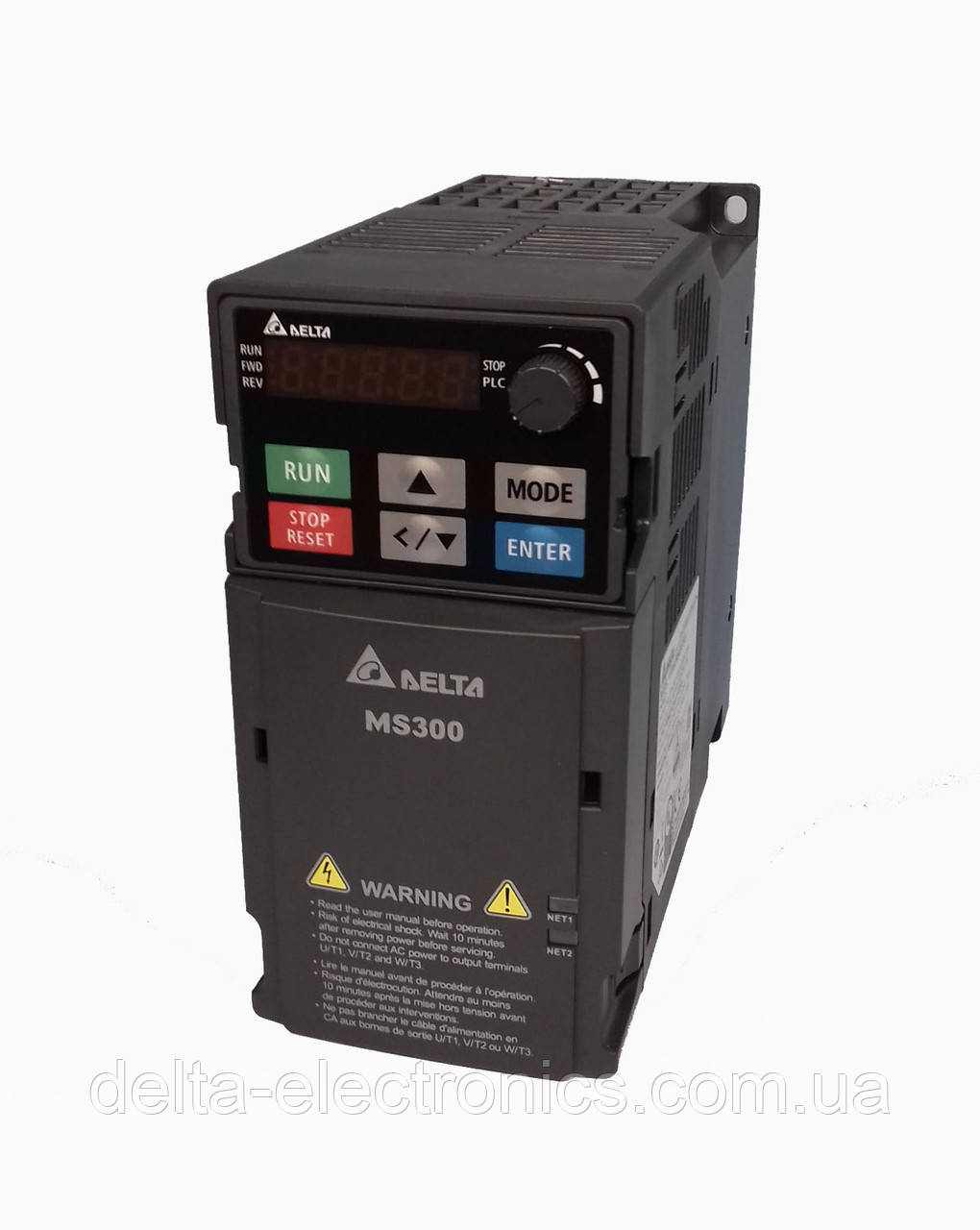

Перетворювач частоти MS300, 3x380В, 2,2 кВт, 5,5 /6,5А, ЕМС С2 фільтр, векторний, c ПЛК, VFD5A5MS43AFSA

Високопровідний універсальний компактний перетворювач частоти серії MS300.

Нова серія MS300 - це новий дизайн, комбінація зручного і компактного пристрою, з можливістю розширення функціональності, крім того, інтерфейс налаштування і налаштування вдосконалений і доведений до варіанта вибору груп налаштування (управлення конвеєром/ або вентилятором/ насосом і так далі), вбудований ПЛК і порт USB вже на борту, при цьому розробники на шляху народження нової вироби пам'ятали і дбали про те, щоб виріб  Відповідно до бюджетного сегменту ринку, оскільки його завдання прийти на зміну перетворювачів старої доброї серії VFD-E, заміна вдалася, адже  МС300 дешевший за VFD-E, менші моделі трохи дорожчі, але, найдорогоцінніші.

Спектр застосування: машинобудування, конвеєри, насоси, вентилятори та інші застосування.

Діапазон потужностей: 1-ф, 220В від 0.2 ~ 2.2 кВт

                                  3-ф, 380В от 0.4 ~ 22 кВт

Основні характеристики

• Метод керування V/F, SVC

• Працює з двигунами: Асинхронні, синхронні (просте керування) на регулярних магнітах PM (SPM, IPM). Підтримка до 4-х незалежних груп параметрів двигунів.

• Пусковий момент: 150% / 3Гц (керування V/F, SVC для IM у важкому режимі)
                                  100% / 5% від номінальної частоти двигуна (керування SVC для ПМ у важкому режимі)

• Максимальна вихідна частота 0,00 - 599Гц

• Перевантаження: у звичайному режимі: 120% - 60с, 150% 3с.
                                                у важкому режимі: 150% - 60с., 200% - 3с.

• Сигнал завдання частоти: 0-10В, -10В-+10В
                                            4-20ма / 0-10В

• Імпульсний вхід (33КГц) імпульсний вихід (33КГц)

• Функція безпечного від’ єднання моменту STO

• Каліфікований за EN 61508 SIL 2

• Вмонтований імпульсний вхід до 33 кГц

• Вбудований ПЛК до 2000 кроків

• Робота в мережі Modbus (операційна, плата CM-MOD01), Profibus (опнаціональна, плата CM-PD01), CANOpen (опнаціональна, плата за CMMM-COP01), DeviceNet (опрезично, плата CMM-DN01), Modbus TCP (опнаціонально, плата CMMMM-EIP01), Ethernet IP

• Покращена функція гальмування. Режим керування енергією сповільнення зменшує час сповільнення за рахунок коректування швидкості і тока двигуна, що може у деяких випадках обійтися без гальмування.

• Вбудований фільтр електромагнітної сумісності C2

• Зверхні струми просочуються

• до 40% компактнішого попередників

• USB порт - на борту

• Видає 200% номінального моменту на 0,5 Гц

• При навантаженні від 0 до 100% просадка складає лише 6 об/ми і триває 0,2 сек.

• Перемога короткочасних провалів напруження (Deceleration Energy Backup - DEB) За допомогою цієї дії можна запобігти затриманню двигуна під час короткочасних провалів напруження, щоб запобігти механічним пошкодженням обладнання. При відновленні сил двигун розганяється до колишньої швидкості.

• Підтримка будь- якого зовнішнього входу до системи 24В для запилення ПЛК і комунікацій під час повторного входу (опціонально, при з’ єднанні розширення EMM-BPS01)

• Параметри налаштування перетворювача зібрано за програмами (насосні, компресорні, вентиляторні, конвеєрні, шпиндельно-інструментальні, упаковки)

• Функції безпеки двигуна: перевантаження за току, перенапруження, перегрів, втрата фази

• Запобігання зависанню під час розгонів, сповільнення і роботи (незалежні параметри)

• Покриття плати стійко до вологості, коррозії, згідно IEC 60721-3 клас 3C2

• Містить щільний бічний монтаж

• герметичні вентиляційні канали і вентилятор з особливим покриттям - підходить для жорстких умов використання рівень захисту IP20, параметр IP66 - в розробці

• Робочий діапазон від -20 C до +40 C

• Сертифікати: UL, CE, C-Tick, TUR (SIL 2), RoHS, REACH.

З' єднання (питання, двигун, ланцюг захисту)

З’ єднання (управлення, зв’ язок)

Документація і каталоги

Документ	Мова	Дата	Файл
Каталог навігатора частоти Delta Electronics	русский	25.08.2017	pdf 10,71 МБ
Інструкція з використання російською мовою	русский	06.12.2018	pdf 17,71 МБ
Підручник з MS300	Англійська	18.08.2017	pdf 17,1 МБ
Оглядна поштова картка MS300	русский	14.08.2017	pdf 1,3 МБ
Підручник з використання PC у MS300	Англійська	14.08.2017	pdf 0,6 МБ
Підручник з використання функції Pt100 у MS300	Англійська	14.08.2017	pdf 0,47 Мбайт
Підручник з MS300 (стандартні моделі)	Англійська	14.08.2017	pdf 18,49 МБ
Презентація по перетворювачам частоти MS300	Англійська	14.08.2017	pdf 3,05 Мбайт
Каталог перетворювачів частоти MS300	Англійська	14.08.2017	pdf 14,13 Мбайт
