Опціональна плата зв'язку CMM-MOD01 Modbus TCP для перетворювачів частоти серії MS300
2 760,32 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
- Код: CMM-MOD01
Відправка з 22 квітня 2025- +380 (56) 239-22-23АТС, Склад, Бухгалтерия
- +380 (97) 848-36-02Киев - продажи
- +380 (67) 637-15-26Запорожье-продажи
- +380 (96) 331-31-30Харьков - продажи
Керівництво користувача плати CMM-MOD01 на сторінці 8-7 загального керівництва за перетворювачі частоти серії MS300.
Основні характеристики:
1.Підтримка протоколу Modbus TCP
2.Автовизначення MDI / MDI-X
3.Швидкість обміну: 10 / 100 Мбіт/с
4.Сигнал тривоги по E-mail
5.Конфігурування з пульта ПЧ або через Ethernet
6.Віртуальний послідовний порт
Мережевий інтерфейс
|
Інтерфейс |
RJ-45 з автовизначенням MDI / MDIX |
|
Кількість портів |
1 |
|
Стандарт обміну |
IEEE 802.3, IEEE 802.3 u |
|
Кабель |
Категорія 5e екранування 100 M |
|
Швидкість передачі |
10 / 100 Мбіт/с (автовизначення) |
|
Мережевий протокол |
ICMP, IP, TCP, UDP, DHCP, SMTP, MODBUS OVER TCP / IP, Delta Configuration |
Підключення CMM-EIP01 до мережі
1. Відключіть живлення
2. Відкрийте передню кришку перетворювача.
3. Підключіть мережний кабель категорії САТ-5е до порту RJ45 плати CMM-EIP01
Схема контактів RJ45
Схема підключення RJ45
|
Роз'єм RJ45 Контакт |
Сигнал |
Опис |
Контакт |
Сигнал |
Опис |
|
1 |
Tx+ |
+ Передача даних |
5 |
-- |
Не підключений |
|
2 |
Tx- |
- Передача даних |
6 |
Rx- |
+ Одержання даних |
|
3 |
Rx+ |
+ Одержання даних |
7 |
-- |
Не підключений |
|
4 |
-- |
Не підключений |
8 |
-- |
Не підключений |

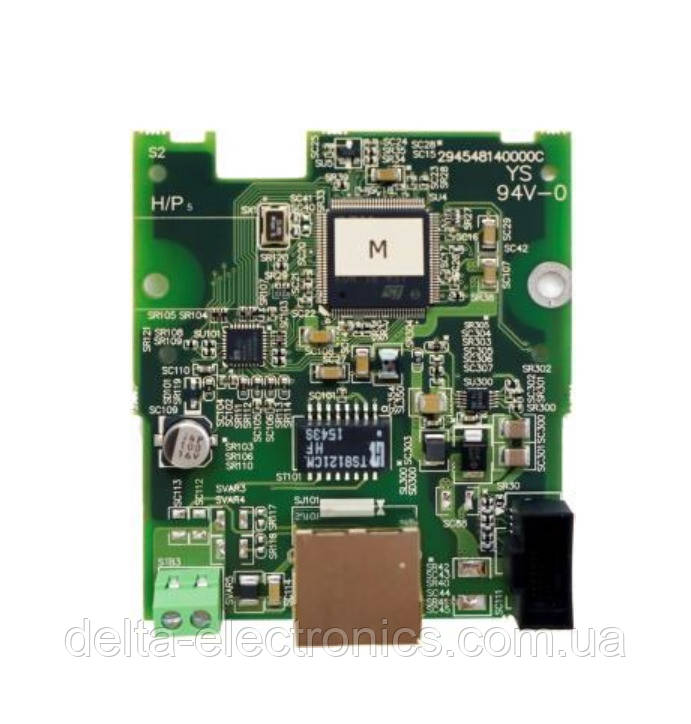

На платі CMM-EIP01 розташовані два світлодіодних індикатори: POWER і LINK. POWER відображає стан живлення, LINK – стан зв'язку. Невелика клема на два контакти на платі – це блок клем заземлення.
