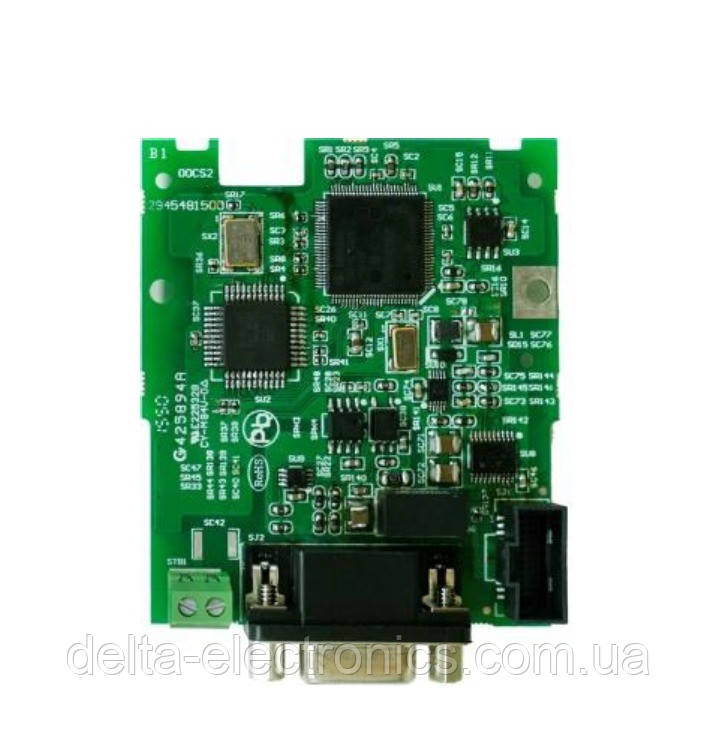

Опціональна плата зв'язку CM-PD01 PROFIBUS для перетворювачів частоти серії MS300
11 486,20 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: CMM-PD01
- +380 (56) 239-22-23АТС, Склад, Бухгалтерия
- +380 (97) 848-36-02Киев - продажи
- +380 (67) 637-15-26Запорожье-продажи
- +380 (96) 331-31-30Харьков - продажи
Інструкція користувача платні CM-PD01 на сторінці 8-10 спільного Посібник для зміни частоти серії MS300.
Основні характеристики:
1. Підтримує керування обміном даними PZD
2. Підтримує перевірку параметрів перетворювача PKW
3. Підтримує функції невиявленої діагностики.
4. Автоматичне визначення швидкості обміну; підтримка до 12 Мбіт/с
Обмін даними:
|
Тип повідомлення |
Циклічний обмін даними |
|
Назва додатка |
CMM-PD01 |
|
Документ GSD |
DELA08DB.GSD |
|
Ідентифікаційний номер |
08DB (HEX) |
|
Підтримувані швидкості обміну (автовизначення) |
9.6 кбіт/с; 192 кбіт/с; 93.75 кбіт/с; 187.5 кбіт/с; 125 кбіт/с; 250 кбіт/с; 500 кбіт/с; 1.5 Мбіт/с; 3 Мбіт/с; 6 Мбіт/с; 12 Мбіт/с (біт за секунду) |
Схема конституції
|
Контакт |
Назва |
Призначення |
|
1 |
- |
Не використовується |
|
2 |
- |
Не використовується |
|
3 |
Rxd / Txd-P |
Надсилання / отримання даних P(B) |
|
4 |
- |
Не використовується |
|
5 |
DGND |
Загальний провід даних |
|
6 |
VP |
Позитивний полюс живлення |
|
7 |
- |
Не використовується |
|
8 |
Rxd / Txd-N |
Надсилання / отримання даних N(A) |
|
9 |
- |
Не використовується |
На платі CM-PD01 розташовано два індикатори світла: POWER і NET. POWER відбиває стан живлення. NET показує стан зв' язку.
NET
|
Стан |
Індикація |
Важливі дії |
|
Зелений |
Мережне з’ єднання у нормі |
Не потрібен |
|
Червоний |
CMM-PD01 не з’ єднано з PROFIBUS DP |
З'єднайте CM-PD01 до шини PROFIBUS DP. |
|
Червоний мі- гає |
Некоректна адреса PROFI-BUS |
Встановіть адресу PROFIBUS плати CM-PD01 між 1 і 125 (десятковий) |
|
Помаранчевий блимає |
Немає зв' язку CM-PD01 з трансформатором |
Вимкніть живлення і перевірте, чи встановлено CM-PD01 та його з' єднання з перетворювачем. |
