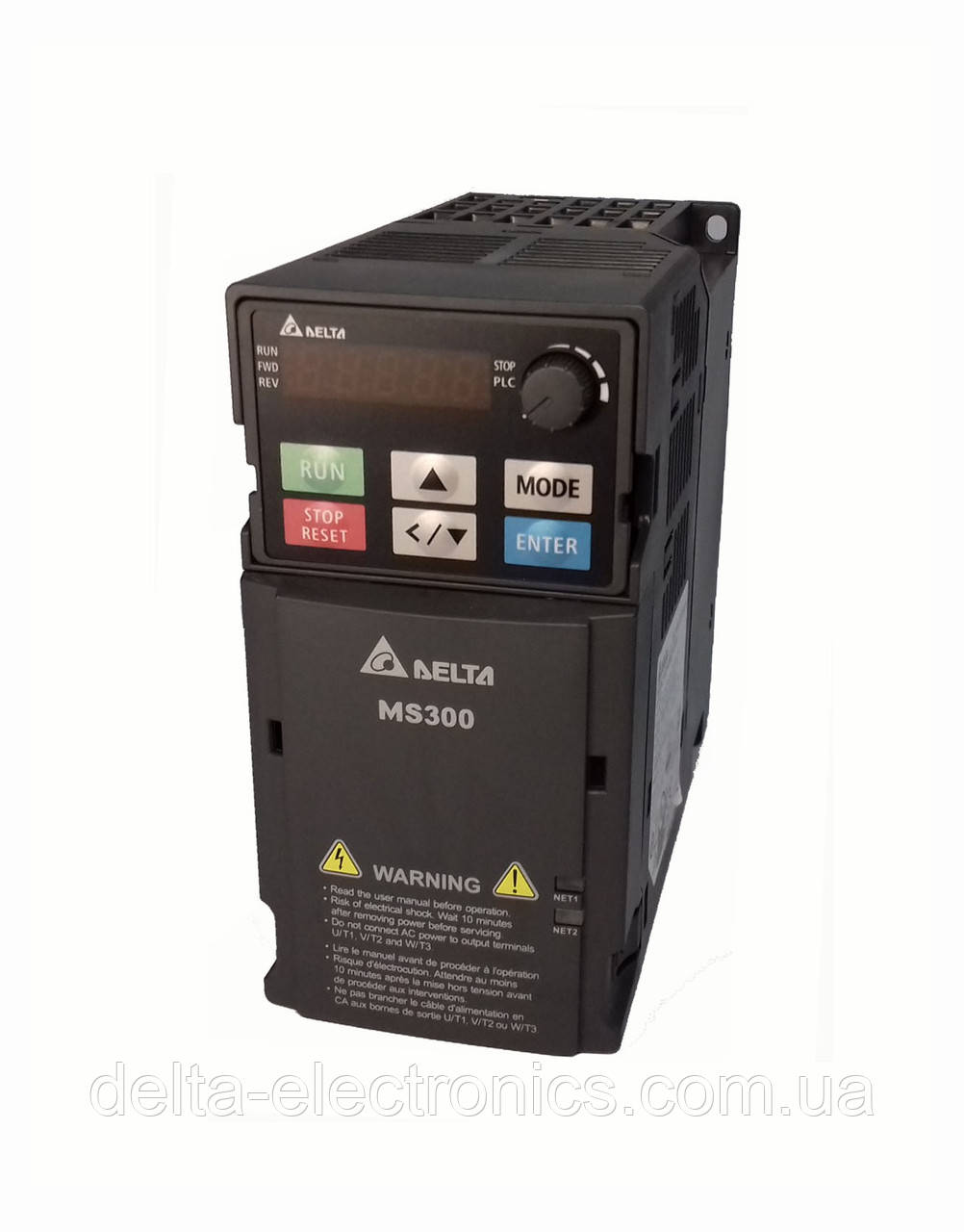

Перетворювач частоти MS300, 230В, 0,2 кВт, 1,6 /1,8 А ЕМС С2 фільтр, векторний, c ПЛК, VFD1A6MS21AFSAA

Високопродуктивний універсальний компактний перетворювач серії MS300.

Нова серія MS300 - це новий дизайн, поєднання зручного та компактного пристрою, з можливістю розширення функціональності, крім того, інтерфейс налаштування та параметрування вдосконалений та доведений до варіанту вибору груп налаштувань (управління конвеєром/або вентилятором/ або насосом і так далі), вбудованої ПЛК і порт USB вже на борту, при цьому розробники на шляху народження нового виробу пам'ятали і дбали про те, щоб виріб відповідав бюджетному сегменту ринку, адже його завдання прийти на зміну перетворювачів старої доброї серії VFD-E. Заміна вдалася, адже на потужностях від 11кВт і вище, приводи MS300 дешевші за VFD-E. Молодші моделі трохи дорожчі, але, близькі за вартістю.

Спектр застосування: машинобудування, конвеєри, насоси, вентилятори та інше застосування.

Діапазон потужностей: 1-ф, 220В від 0.2 ~ 2.2 кВт

                                  3-ф, 380В від 0.4 ~ 22 кВт

Основні характеристики

• Метод керування V/F, SVC

• Працює з двигунами: Асинхронні, синхронні (просте керування) на постійних PM магнітах (SPM, IPM). Підтримка до 4 незалежних груп параметрів двигунів.

• Пусковий момент: 150%/3Гц (управління V/F, SVC для IM у важкому режимі)
                                  100%/5% від номінальної частоти двигуна (управління SVC для PM у важкому режимі)

• Максимальна вихідна частота 0,00 – 599Гц

• Перевантажувальна здатність: у нормальному режимі: 120% – 60с, 150% 3с., у важкому режимі: 150% – 60с., 200% – 3с.

• Сигнал завдання частоти: 0-10В, -10В-+10В
                                            4-20мА/0-10В

• Імпульсний вхід (33кГц), імпульсний вихід (33кГц)

• Функція безпечного вимкнення моменту STO

• Кваліфікований за EN 61508 SIL 2

• Вбудований імпульсний вхід до 33 кГц

• Вбудований ПЛК до 2000 кроків

• Робота в мережах Modbus (опціонально, плата CMM-MOD01), Profibus (опціонально, плата CMM-PD01), CANOpen (опціонально, плата CMM-COP01), DeviceNet (опціонально, плата CMM-DN01), Modbus TCP (опціонально, плата CMM -EIP01), Ethernet IP

• Поліпшена функція гальмування. Режим керування енергією уповільнення зменшує час уповільнення за рахунок коригування швидкості та струму двигуна, що дозволяє в деяких випадках обійтися без використання гальмівних резисторів.

• Вбудований фільтр електромагнітної сумісності С2

• Наднизькі струми витоку

• до 40% компактніше попередників

• USB порт – на борту

• Видає 200% номінального моменту на 0.5 Гц

• При накиданні навантаження від 0 до 100% просідання складає всього 6 об/хв і триває вона 0.2 сек.

• Подолання короткочасних провалів напруги (Deceleration Energy Backup - DEB) Ця функція керує уповільненням двигуна при короткочасних провалах напруги, щоб уникнути механічних пошкоджень обладнання. При відновленні напруги двигун розганяється до колишньої швидкості.

• Підтримка незалежного зовнішнього входу живлення 24В для запиту ПЛК та комунікацій при розімкнутому контакторі на вході (опціонально, при встановленні плати розширення EMM-BPS01)
• Параметри налаштування перетворювача згруповані за додатками (насосні, компресорні, вентиляторні, конвеєрні, шпиндельно-інструментальні, упаковки)

• Функції захисту двигуна: перевантаження по струму, перенапруга, перегрів, втрата фази
• Запобігання зависанню при розгоні, уповільненні та роботі (незалежні налаштування)
• Покриття плат стійке до вологості, корозії, пилу згідно IEC 60721-3-3 клас 3C2
• Допускається щільний боковий монтаж

• герметичні вентиляційні канали та вентилятор зі спеціальним покриттям - підходить для жорстких умов експлуатації ступінь захисту IP20, опція IP66 - у розробці

• Робочий температурний діапазон від -20 °C до +40 °C

• Сертифікати: UL, CE, C-Tick, TUR (SIL 2), RoHS, REACH.

Підключення (живлення, двигун, ланцюг захисту)

Підключення (керування, зв'язок)

Документація та каталоги

Документ	Мова	Дата	Файл
Каталог обзорний "Перетворювачи частоты Delta Electronics"	російська	25.08.2017	pdf 10,71 Мбайт
Інструкция по експлуатації на рос мові.	російська	06.12.2018	pdf 17,71 Мбайт
Керівництво по використанню MS300 (моделі з підвищеною вихідною частотою)	английский	18.08.2017	pdf 17,1 Мбайт
Оглядова листівка по перетворювачам частоти MS300	русский	14.08.2017	pdf 1,3 Мбайт
Керівництво по використанню функції PTC в MS300	английский	14.08.2017	pdf 0,6 Мбайт
Керівництво по використанню функції Pt100 в MS300	английский	14.08.2017	pdf 0,47 Мбайт
Керівництво користувача з експлуатації MS300 (стандартные модели)	английский	14.08.2017	pdf 18,49 Мбайт
Презентація по перетворювачам частоти MS300	англійська	14.08.2017	pdf 3,05 Мбайт
Каталог по перетворювачам частоти MS300	англійська	14.08.2017	pdf 14,13 Мбайт
