Опціональна плата зв'язку CMM-EIP01 Modbus TCP / IP EtherNet для перетворювачів частоти серії MS300

  • Під замовлення, 30 днів
  • Оптом і в роздріб
  • Код: CMM-EIP01

4 536,98 грн.

Показати оптові ціни
+38 (056) 239 22 23
  • +38 (068) 239 22 23
    г. Днепр
  • +38 (097) 848 36 02
    г. Киев
  • +38 (067) 637 15 26
    г. Запорожье
  • +38 (096) 331 31 30
    г. Харьков
Опціональна плата зв'язку CMM-EIP01 Modbus TCP / IP EtherNet для перетворювачів частоти серії MS300
Опціональна плата зв'язку CMM-EIP01 Modbus TCP / IP EtherNet для перетворювачів частоти серії MS300Під замовлення, 30 днів
4 536,98 грн.
+38 (056) 239 22 23
  • +38 (068) 239 22 23
    г. Днепр
  • +38 (097) 848 36 02
    г. Киев
  • +38 (067) 637 15 26
    г. Запорожье
  • +38 (096) 331 31 30
    г. Харьков
Купити

Опис

Керівництво користувача плати CMM-EIP01 на сторінці 8-15 загального керівництва за перетворювачі частоти серії MS300.

Основні характеристики:

1. Підтримує протоколи Modbus TCP і IP EtherNet
2. Автовизначення MDI / MDI-X
3. Швидкість обміну: 10 / 100 Мбіт/с
4. Сигнал тривоги по E-mail
5. Конфігурування з пульта ПЧ або через Ethernet
6. Віртуальний послідовний порт

Мережевий інтерфейс

Інтерфейс

RJ-45 з автовизначенням MDI / MDIX

Кількість портів

1

Стандарт обміну

IEEE 802.3, IEEE 802.3 u

Кабель

Категорія 5e екранування 100 M

Швидкість передачі

10 / 100 Мбіт/с (автовизначення)

Мережевий протокол

ICMP, IP, TCP, UDP, DHCP, HTTP, SMTP, MODBUS OVER TCP / IP, EtherNet, IP, Delta Configuration



Схема контактів RJ45





Схема підключення RJ45

Контакт

Сигнал

Опис

Контакт

Сигнал

Опис

1

Tx+

+ Передача даних

5

--

Не підключений

2

Tx-

- Передача даних

6

Rx-

+ Одержання даних

3

Rx+

+ Одержання даних

7

--

Не підключений

4

--

Не підключений

8

--

Не підключений

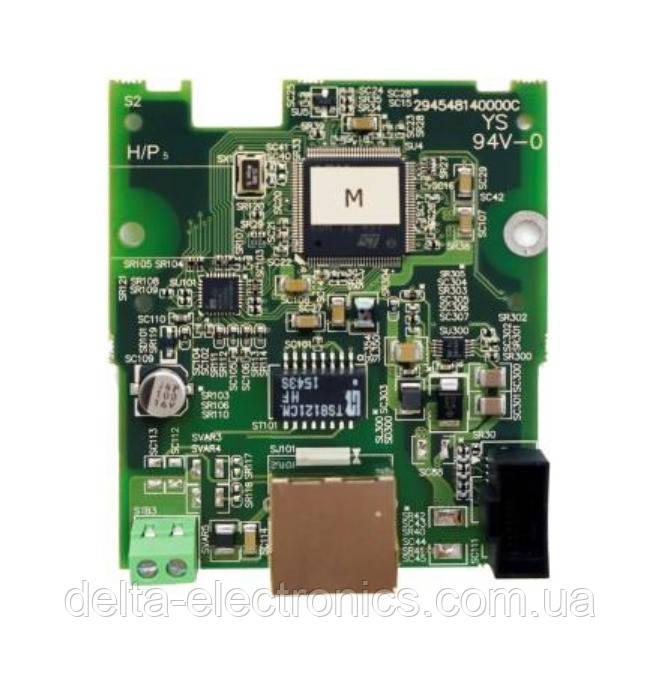

На платі CMM-EIP01 розташовані два світлодіодних індикатори: POWER і LINK. POWER відображає стан харчування, LINK – стан зв'язку, якщо LINK горить - з'єднання встановлено, якщо блимає – йде обмін даними, якщо не горить – зв'язку немає, необхідно перевірити підключення кабелю.



Інформація для замовлення

  • Ціна: 4 536,98 грн.
